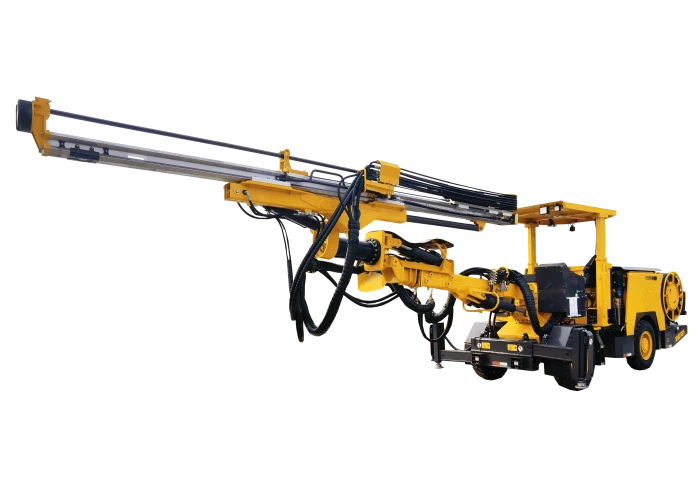

ZJ 135 Underground Deep Hole Mining Tħaffir Rig
ZJ135 Underground Deep Hole Tħaffir Rig
Deskrizzjoni tal-Prodotti
ZJ 135 Underground Deep Thole Drill Rig, imsejjaħ ukoll "Longhole Drill Jumbo", huwa ddisinjat għat-tħaffir tat-toqob tal-ibblastjar fil-minjieri mhux taħt il-faħam taħt l-art. Jappoġġja wkoll tħaffir tal-kejbil tal-ankra.
Adattat għal toroq minn 3.2m × 3.2m sa 7.5m × 5m, l-attwatur tiegħu joffri li tiżżerżaq orizzontali, rotazzjoni ta '360 grad, u bandli doppji ta' 45 grad għal tħaffir b'aġilità fi kwalunkwe angolu.
Prodotti dwal għoljin
Magna Diesel Yuchai
Injezzjoni tal-fjuwil ikkontrollata elettronikament;
konsum aktar baxx tal-fjuwil
Drill tal-blat li jwettaq stabbli
Qawwa ta 'impatt għoli, effiċjenza għolja tat-tħaffir, probabbiltà baxxa ta' twaħħal
Driegħ robotiku versatili
L-istruttura ta '"bearing slewing + ċilindru taż-żejt li jitbandal" hija adottata,
Sistema ta 'tħaffir avvanzata
Kontroll sensittiv għat-tagħbija, output fuq talba u rata għolja ta 'użu ta' enerġija
Disinn ta 'dettall tas-sigurtà
Konsola ta 'kontroll mill-bogħod, flessibbli u konvenjenti biex tiċċaqlaq;
Uża bibien ta 'aċċess multipli, li huwa konvenjenti għal manutenzjoni u tiswija;
Spazju ta 'apprezzament tal-valur
Sistema ta 'kontroll ta' ftuħ tajjeb. Huwa żviluppat abbażi tal-kontrollur, li jista 'jiżdied faċilment diversi moduli funzjonali;
Teknoloġija ewlenija
01. Drill Rock
Tadotta drill tal-blat b'qawwa għolja, disinn ta 'buffer doppju, effiċjenza għolja tat-tħaffir, probabbiltà baxxa ta' twaħħal
| Dijametru tat-toqba | 64-102 mm |
| Qawwa tal-impatt | 22 / 24kW |
| Fluss tal-impatt | 105L / min / 138L / min |
| Pressjoni tal-impatt | 220bar / 200bar |
| Frekwenza tal-impatt | 53Hz / 57Hz |
| Torque | 1050N.m / 955N.m |
| Veloċità li jdur | 215 rpm / 236rpm |
02. Assemblea tal-isplużjoni tat-tħaffir
L-isplużjoni mekkanika hija magħmula minn mekkaniżmu ta 'gwida, driegħ ta' tbandil, ċilindru li jitbandal, assemblaġġ ta 'reducer tal-mutur, bearing slewing, u parentesi tal-iskrun.
| Drill Boom Tilt Angle | 'il quddiem 25 grad, wara 65 grad |
| Massimu. firxa parallela ta 'toqob b'pożizzjonar wieħed | 3000 mm |
| Angolu ta 'ratazzjoni tal-isplużjoni tal-isplużjoni swing | 360 grad |
| Angolu ta 'swing indipendenti tal-parentesi tat-thruster | -45 grad sa +45 grad |
| Aġġustament ta 'l-iskrun | 1200 mm |
03. Assemblea tal-Chassis
Oħloq Soluzzjoni Komprensiva għal Maniġer ta 'Serq Uman Effiċjenti
| Wisa 'ġenerali | 2000 mm |
| Bażi tar-roti | 3000 mm |
| Gradeability | 14 grad |
| Massimu. Tneħħija mill-art | 200 mm |
| Avviċinament / angolu tat-tluq | 20 grad |
04. Sistema tal-magna
Yuchai CN IV Standard ta 'Emmissjoni
| Mudell | YCF 30100- T480 |
| Qawwa nominali | 73.5kw |
| Veloċità ta 'rotazzjoni nominali | 2400 rpm |
05. Sistema idrawlika
Is-sistema idrawlika tadreas
prestazzjoni u affidabilità għolja
| Pressjoni tas-sistema | 22 MPa |
| Kapaċità tat-tank taż-żejt idrawliku | 180 L |
06. Sistema Elettrika
| Vultaġġ / frekwenza | 380V / 50Hz |
| Qawwa tal-mutur | 75 kW |
| Qawwa ta 'input | 85 kW |
| Protezzjoni tas-sigurtà | Protezzjoni tat-tnixxija, protezzjoni ta 'tagħbija żejda, protezzjoni ta' ċirkwit qasir, eċċ. |
07. Sistema tal-Ilma
| Qawwa tal-pompa tal-ilma | 3 kW |
| Spostament klassifikat | 83.3l / min (12 bar) |
| Pressjoni tal-ħruġ | 12 bar |
| Pressjoni minlet minlet | 4 bar |
08. Skrun
Oħloq Soluzzjoni Komprensiva għal Maniġer ta 'Serq Uman Effiċjenti
| Tul tal-pajp tat-tħaffir | 1220 / 1525mm |
| Dijametru tat-tħaffir | 64-102 mm |
| Fond tat-tħaffir ekonomiku | 35/41m |
| Rock drill push puplesija | 1930mm |
| Tul totali | 3400mm |
| Massimu. propulsjoni | 47kn |
| Puplesija ta 'kumpens ta' raġġ ta 'propulsjoni | 1200mm |
Parametru tekniku ewlieni
| 01, parametru bażiku | 2), raġġ tal-propulsjoni | ||
| Piż (kg) | 17500.00 | Tul totali | 3200 / 3400mm |
| Dimensjonijiet tat-Trasport (mm) | 8500*2380*3100 | Max.Propulsion (KN) | 47 |
| Raġġ tat-Tidwir (mm) | 3050/5670 | 03), chassis | |
| 02, Konfigurazzjoni | Magna | Yuchai 73.5kW, CN IV | |
| 1) Drill Rock | Wisa 'ġenerali tax-chassis (mm) | 2000 | |
| Mudell | HC95LQW / 22U | Veloċità tal-ivvjaġġar (km / h) | 10 |
| Marka | Montabert / Epiroc | Tneħħija tal-art (mm) | 200 |
| Power Impact (KW) | 24 / 22 | 4), Sistema tal-Ajru | |
| Fluss tal-impatt (L / min) | 138 /105 | Spostament (l / min) | 700 |
| Frekwenza tal-impatt (Hz) | 57/53 | Qawwa (KW) | 3 |
| Dijametru tat-tħaffir (mm) | 64-102 | Pressjoni tal-egżost (bar) | 10 |
